Περιγραφή

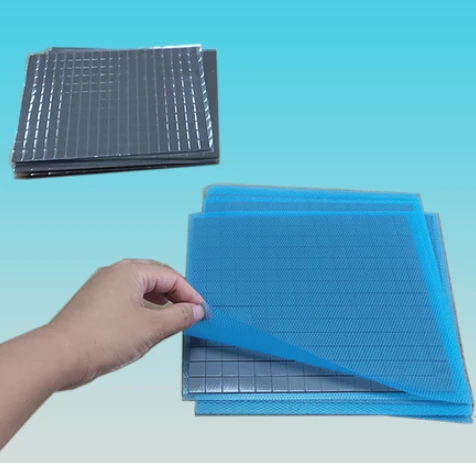

Το θερμομονωτικό κεραμικό επίθεμα σιλικόνης είναι ένα εύκαμπτο ελαστομερές υψηλής απόδοσης-που έχει σχεδιαστεί για ακραία θερμικά περιβάλλοντα. Σε αντίθεση με τον συμβατικό αφρό σιλικόνης ή τα φύλλα μαρμαρυγίας, αυτό το υλικό συνδυάζει τις ιδιότητες αντικραδασμικής προστασίας και σφράγισης της σιλικόνης με την εξαιρετική διηλεκτρική αντοχή και την ικανότητα μπλοκαρίσματος{2}}του κεραμικού.
Κατά την έκθεση σε υψηλές θερμοκρασίες ή φλόγα, η επιφάνεια του μαξιλαριού σχηματίζει γρήγορα μια άκαμπτη, προστατευτική κεραμική κρούστα. Αυτή η κρούστα χρησιμεύει ως αποτελεσματικό φράγμα πυρκαγιάς, αποτρέποντας τη διάδοση της φλόγας και τη θερμική διαφυγή-καθιστώντας την ιδανική λύση για πακέτα μπαταριών EV, Ηλεκτρονικά Ισχύος και Βιομηχανικό εξοπλισμό υψηλής-Αξιοπιστίας.
Βασικά Χαρακτηριστικά
Τεχνολογία Κεραμικού Μετασχηματισμού: Transitions from flexible rubber to a hard ceramic shield under flame (>500 μοίρες), διασφαλίζοντας την ακεραιότητα του κυκλώματος και την αντίσταση στη φωτιά.
Άριστη θερμομόνωση:Χαμηλή θερμική αγωγιμότητα για προστασία γειτονικών εξαρτημάτων και στοιχείων μπαταρίας από τη μεταφορά θερμότητας.
Ανώτερη διηλεκτρική αντοχή:Παρέχει αξιόπιστη ηλεκτρική μόνωση για-διαύλους υψηλής τάσης, συνδέσμους και κενά κυψελών-σε-κυψελών.
Εξαιρετική αντίσταση σετ συμπίεσης:Διατηρεί σταθερή πίεση επαφής και δύναμη στεγανοποίησης κατά τη διάρκεια του κύκλου ζωής της μονάδας μπαταρίας.
Βαθμός επιβραδυντικού φλόγας:ΣυναντάταιUL94 V-0πρότυπα αξιολόγησης φλόγας.
Προσαρμόσιμο:Διατίθεται σε διάφορα πάχη (από 0,5 mm έως 10,0 mm) και παρέχεται ως φύλλα, ρολά ή μήτρα-κομμένα συγκεκριμένα σχήματα με προαιρετική αυτοκόλλητη βάση.
Τυπικές Εφαρμογές
Πακέτα μπαταριών EV / ESS:Θερμικά εμπόδια από κύτταρο-σε-κύτταρο. Μονάδα μόνωσης πλευρικών τοιχωμάτων. Ασπίδες φλόγας επάνω καλύμματος.
Ηλεκτρονικά Ισχύος:Θερμικά φράγματα για μονάδες IGBT, χιτώνια μόνωσης ζυγών.
Καταναλωτικά Ηλεκτρονικά:Θερμικές ασπίδες για-τσιπ υψηλής ισχύος και θήκες μπαταριών.
Τεχνικές Προδιαγραφές
| Ιδιοκτησία | Αξία | Μέθοδος δοκιμής |
|---|---|---|
| Πυκνότητα | 2,8 g/cm³ | ASTM D792 |
| Θερμική αγωγιμότητα | 0.15 W/m·K | ASTM C518 |
| Τάση διάσπασης | 18 kV/mm | ASTM D149 |
| Διηλεκτρική αντοχή | Μεγαλύτερο ή ίσο με 20 kV/mm | IEC 60243 |
| Συνεχής θερμοκρασία εργασίας | -40 έως 1000 βαθμούς | Εσωτερικός |
| Θερμοκρασία αιχμής (βραχυπρόθεσμη) | 1100 μοίρες | Εσωτερικός |
| Βαθμολογία φλόγας | UL94 V-0 | UL94 |
| Τυπικό εύρος πάχους | 0,3 – 10 χλστ | – |
| Σετ συμπίεσης (22h @100 μοίρες) | 8% | ASTM D395 |
| Αντοχή εφελκυσμού | 6,5 MPa | ASTM D412 |
| Επιμήκυνση στο Break | 150% | ASTM D412 |
| Σκληρότητα | Shore A 65 | ASTM D2240 |
Πρότυπα & Συμμόρφωση
✓ UL94 V-0 (Αντοχή στη φλόγα)
✓ RoHS (2011/65/ΕΕ, συμπεριλαμβανομένης της τροποποίησης 2015/863)
✓ REACH (ΕΚ 1907/2006)
✓ ISO 9001:2015 (Κατασκευή)
✓ ISO14001
✓ IATF16949
Μελέτες περίπτωσης εφαρμογής
Περίπτωση 1 – Θερμική προστασία από τη μονάδα μπαταρίας
Πελάτης:Κορυφαίος κατασκευαστής μπαταριών EV (Γερμανία)
Απαίτηση:Αποτρέψτε τη θερμική διάδοση από κύτταρο-σε-κύτταρο κατά τη διάρκεια ενός μεμονωμένου-συμβάντος θερμικής διαφυγής κυττάρων
Η Λύση μας:Κεραμικό επίθεμα σιλικόνης 1,5 mm, μήτρα-κομμένη σε διαστάσεις κυψέλης, τοποθετημένη μεταξύ πρισματικών κυψελών
Αποτέλεσμα:
Πέρασε το τεστ κατάχρησης πελάτη (έναν κελί σκανδάλης, η θερμοκρασία παρακείμενου στοιχείου παρέμεινε κάτω από 120 βαθμούς)
Η μέγιστη μεταφορά θερμότητας καθυστέρησε κατά πάνω από 8 λεπτά, παρέχοντας κρίσιμο χρόνο απόκρισης για το BMS
Περίπτωση 2 – Σύστημα αποθήκευσης ενέργειας (ESS) – Φράγμα μόνωσης 1000 μοιρών
Πελάτης:Ευρωπαϊκή Εταιρεία ESS
Ανάγκη:Μονωτικό στρώμα μεταξύ ραφιών μπαταρίας ικανό να αντέχει 1000 μοίρες για 30 λεπτά
Η Λύση μας:Ενισχυμένο επίθεμα κεραμικής σιλικόνης 3mm, προσαρμοσμένο μέγεθος φύλλου
Αποτέλεσμα:Πέτυχε τη δοκιμή διάδοσης πυρκαγιάς του πελάτη. Το υλικό παρέμεινε ανέπαφο και παρείχε πλήρη ηλεκτρική απομόνωση μετά τη δοκιμή
